柔性电路板（FPC）高精密印刷固化-UV面光源固化灯实现均匀固化UV面光源固化灯在柔性电路板（FPC）中的应用来源：YUNHOE作者：YUNHOE浏览数:11次

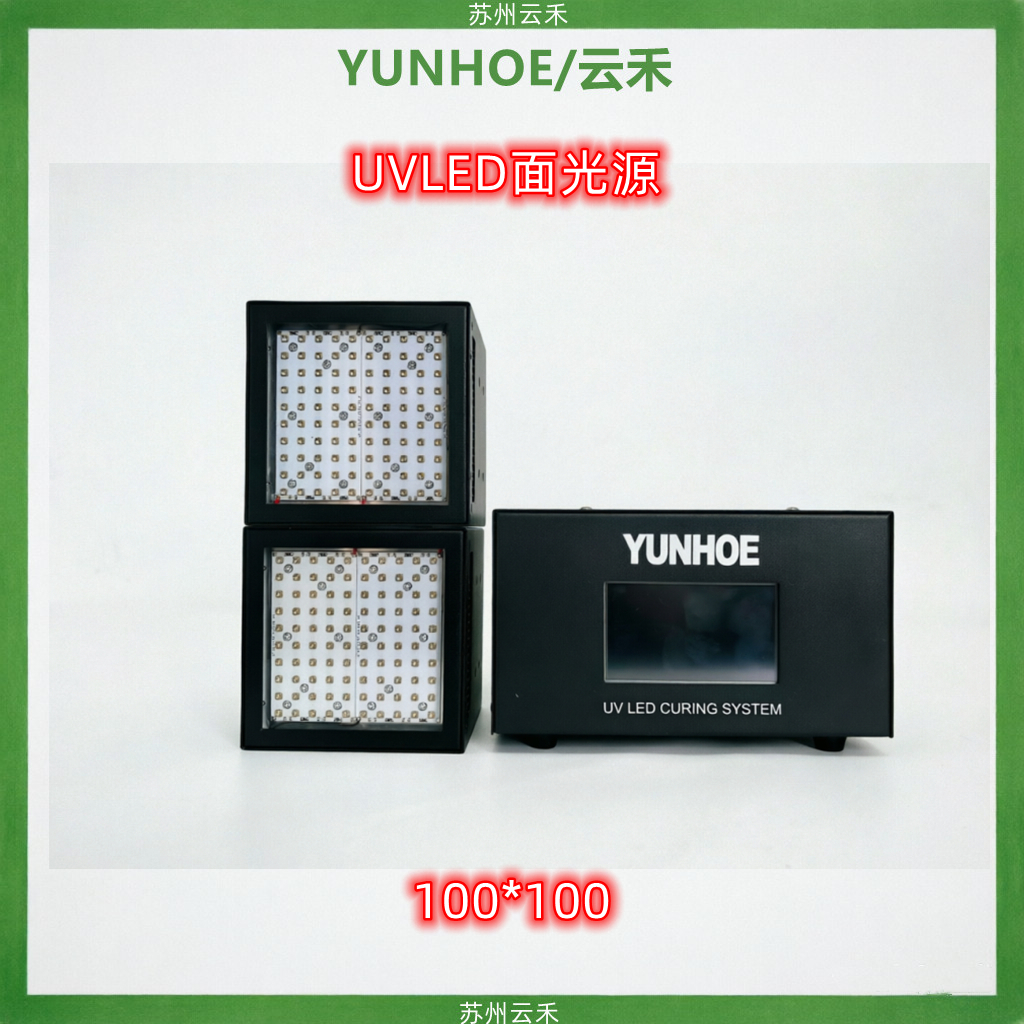

 03 柔性电路板（FPC）制造 柔性电路板高精密印刷固化——UV面光源固化灯实现微米级均匀固化 应用行业 FPC 柔性电路板 核心产品 云禾 UV面光源固化灯（395 nm） 光斑均匀度 ≥ 95% 固化波长 395 nm 行业背景与痛点FPC 线路的线宽线距通常在 50 μm 至数百 μm 之间，丝网印刷或喷墨印刷后的 UV 油墨固化，对UV面光源固化灯的光斑均匀度要求极为严苛。局部固化不足会导致油墨附着力下降，产生脱落；局部过固化则引起材料脆化和微裂纹，最终影响电路的电气可靠性。传统汞灯 UV灯 的均匀度通常仅在 70%～80%，是 FPC 高良率的主要瓶颈。 解决方案——云禾 UV面光源固化灯苏州云禾电子的 UV面光源固化灯 采用 COB（板上芯片封装）高密度 LED 阵列，配合二次光学匀光设计，输出光斑均匀度 ≥ 95%，有效固化面积为 200 mm × 200 mm（可定制更大面积）。选用 395 nm 波长，与 FPC 专用 UV 油墨的光引发剂吸收峰完美匹配，固化效率提升 30% 以上。 某深圳 FPC 大厂在产线上部署了云禾 LED UV灯 面光源模组，并在固化工位前后各安装一台UV能量计，对输入输出能量进行双端标定。通过 UV 能量计反馈数据，驱动系统可自动调节 LED 驱动电流，实现光输出的闭环控制，将累积固化能量的批次偏差控制在 ±3% 以内。 实施成效+12% FPC 良率提升 -40% 脱墨不良率 ±3% 能量批次偏差 0ms 预热等待时间 由于 UV面光源固化灯 采用冷光源设计，FPC 基材（PI 膜、PET 膜）在固化过程中无翘曲变形，尺寸精度得到有效保证。与原汞灯方案相比，年度维护成本降低约 55%。
|
